[AWS] VPC 플로우 로그(VPC Flow Log)

VPC 플로우 로그는 VPC에 속한 네트워크 인터페이스에서 송수신되는 트래픽에 대한 정보를 수집할 수 있는 기능입니다.



https://docs.aws.amazon.com/ko_kr/vpc/latest/userguide/flow-logs.html

VPC 흐름 로그를 사용하여 IP 트래픽 로깅 - Amazon Virtual Private Cloud



---

VPC 플로우 로그 레코드 구조



플로우 로그 레코드 기본 형식은 아래와 같습니다.



<ver><acco-id><inf-id><srcaddr><dstaddr><srcport><dstport><prot><pkts><bytes><start><end><act><log-stat>



레코드 형식으로 봐서 조금 가시성이 떨어질 수 있으나, 실제 플로우 로그가 찍힌것을 보면 우리가 알고있는 일반 로그 형식과 비슷하게 나옵니다.





---

VPC 플로우 로그 권한



VPC 플로우 로그 정보를 수집하려면 IAM 정책과 역할을 생성해야 합니다. 이것부터 먼저 해보죠.



이번 역할 생성은 콘솔에서 진행하겠습니다.



IAM 콘솔에서 [정책]으로 들어간 뒤 [정책 생성] 클릭해줍니다.

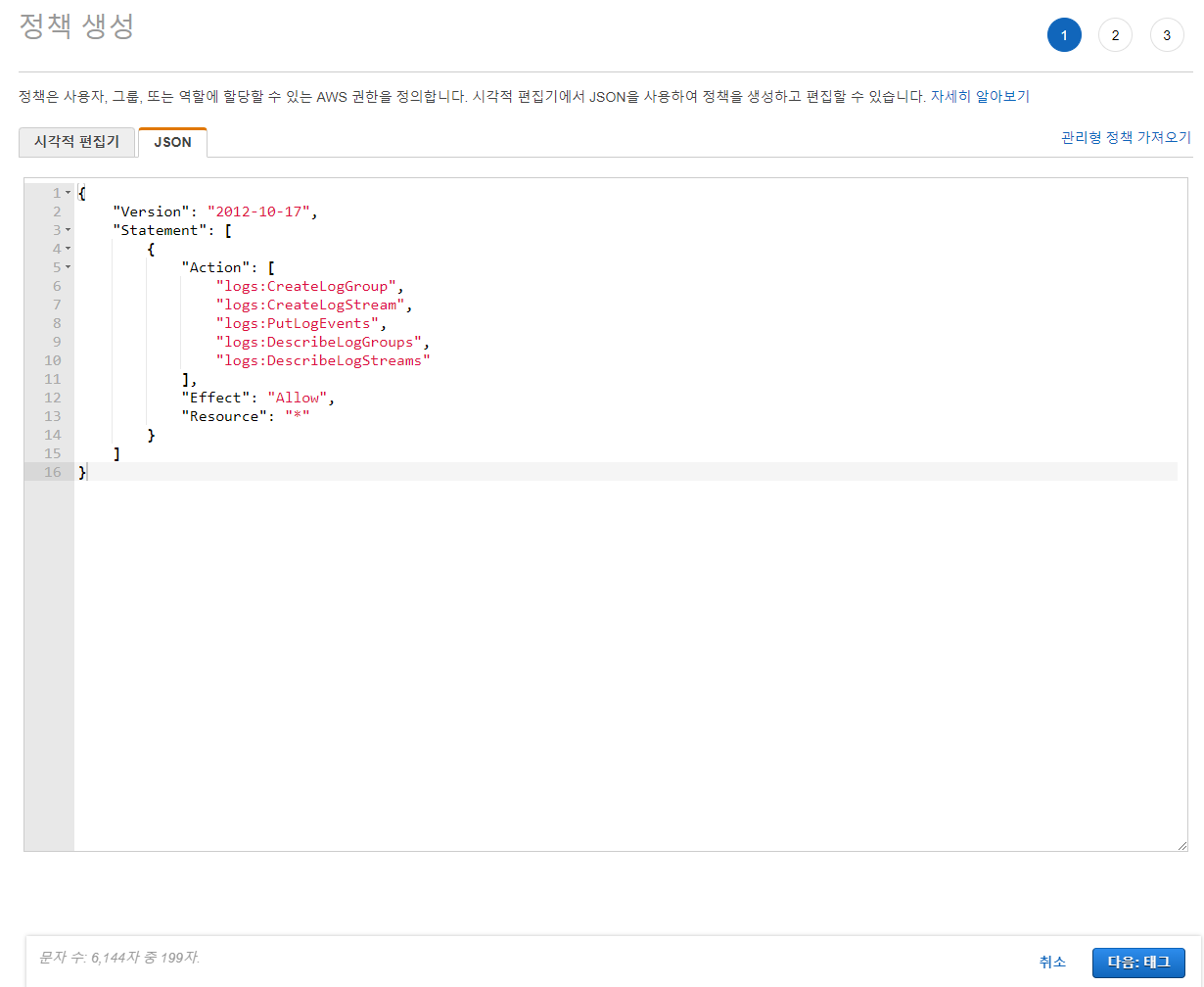

JSON 형식으로 해당 정책의 Action 을 정의해줍니다.

(log와 관련된 정책)



정책 생성 후 역할 생성 콘솔로 접속합니다.

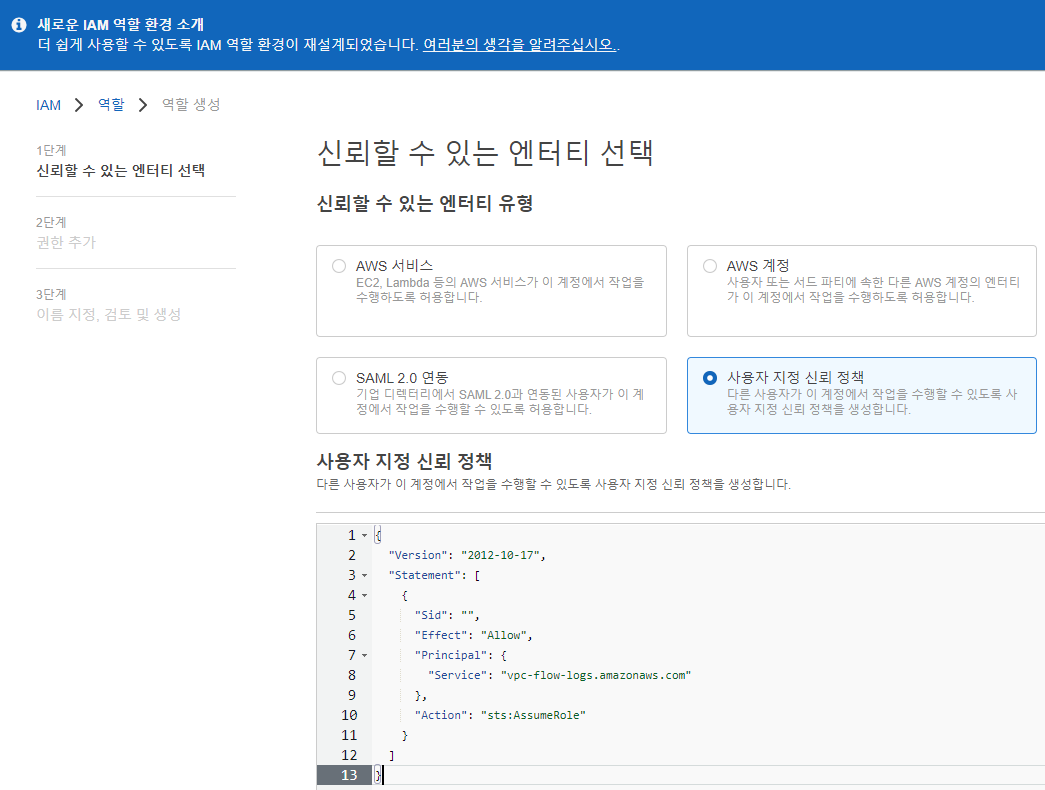

그 후 [사용자 지정 신뢰 정책] 클릭 후 아래와 같이 JSON 형식으로 정책 입력해줍니다.

(vpc-flow-logs에 대한 역할을 정의한 JSON)

마지막으로 제대로 역할이 생성되었는지 [역할] 콘솔에서 확인합니다.



---

VPC 플로우 로그 실습

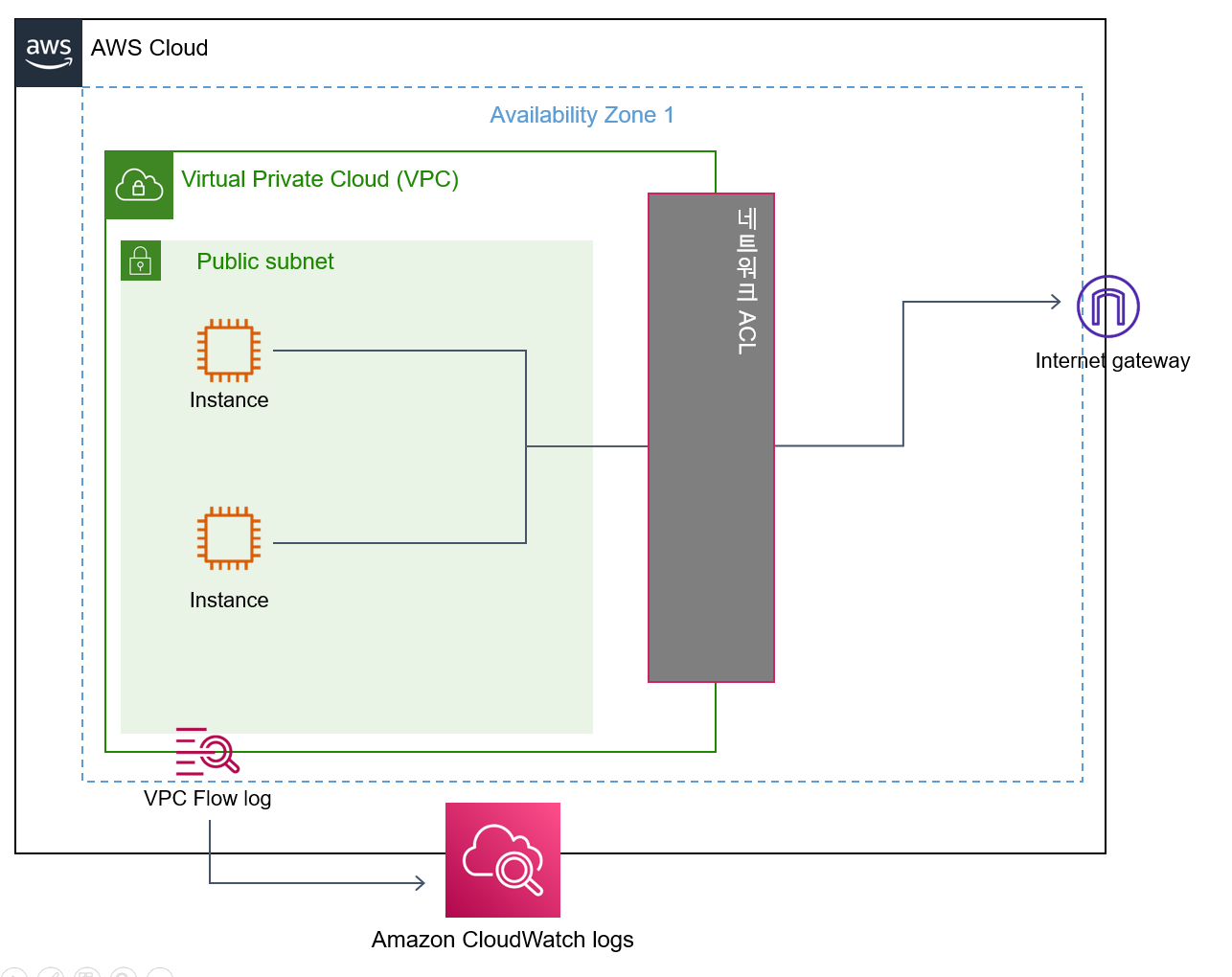

실습 구성도

실습 구성도



---

VPC 플로우 로그 생성



기본 VPC에서는 플로우 로그가 비활성화 상태이기 때문에 따로 생성을 해줘야 합니다.

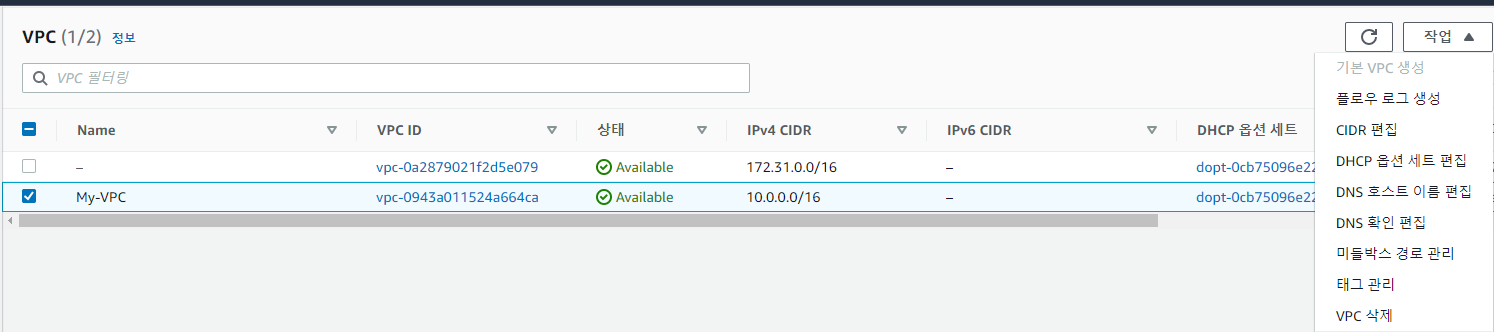

vpc 콘솔에서 [플로우 로그 생성] 클릭

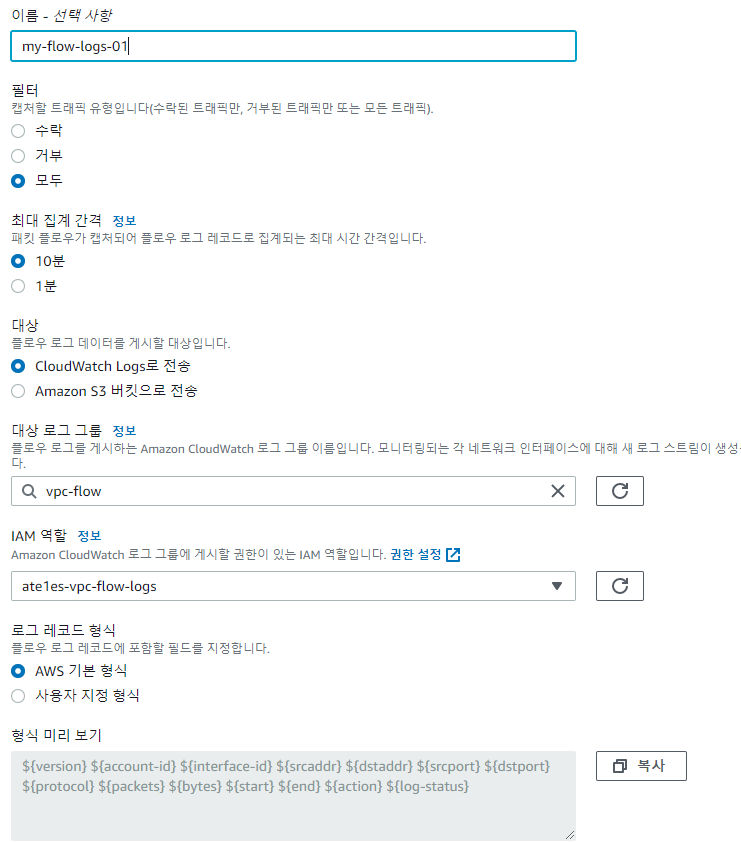

사전에 생성한 로그 그룹과 IAM 역할 연결 후 생성

---

VPC 플로우 로그 확인



1. VPC 플로우 로그가 활성화된 VPC 안에 존재하는 EC2 서버에 접속 해봅니다.

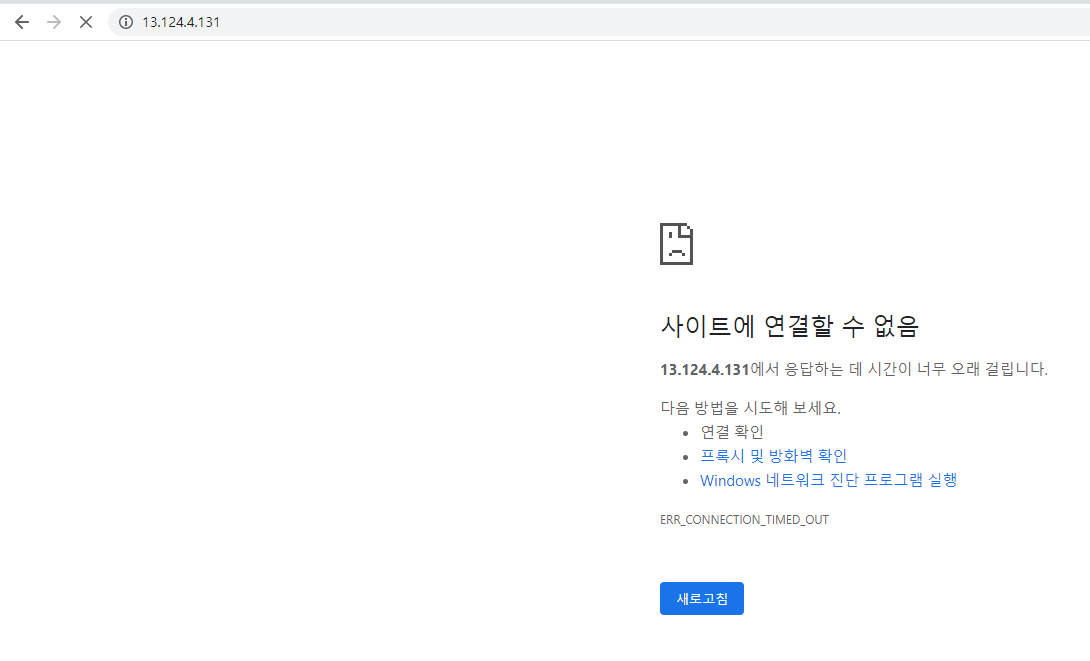

클라이언트 PC에서 인스턴스로 http 접속 시도

--> 그러나 보안그룹에 http 규칙이 없기때문에 접속할 수 없습니다.

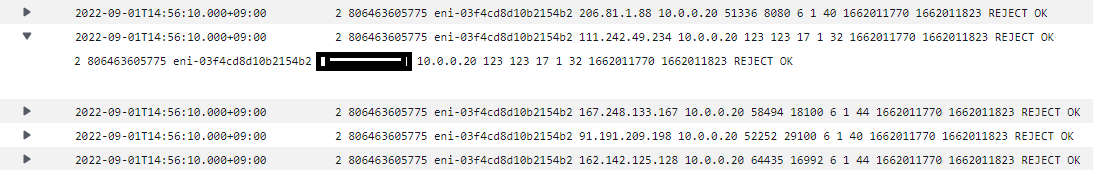

그 후에 CloudWatch logs 콘솔에서 로그를 확인하면, 내 IP로 접속을 시도하여 reject 당한 로그가 찍힙니다.



2. http 접속이 가능하도록 보안 그룹 수정 후 다시 로그 확인

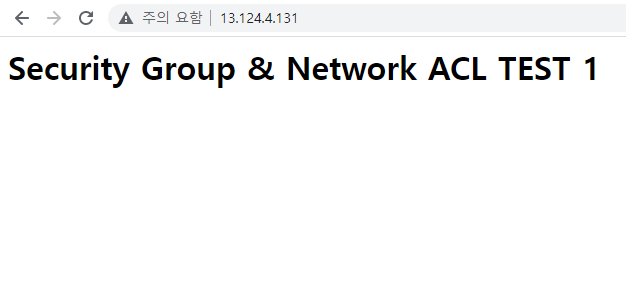

보안 그룹 수정 후 Client PC에서 인스턴스 접속 성공

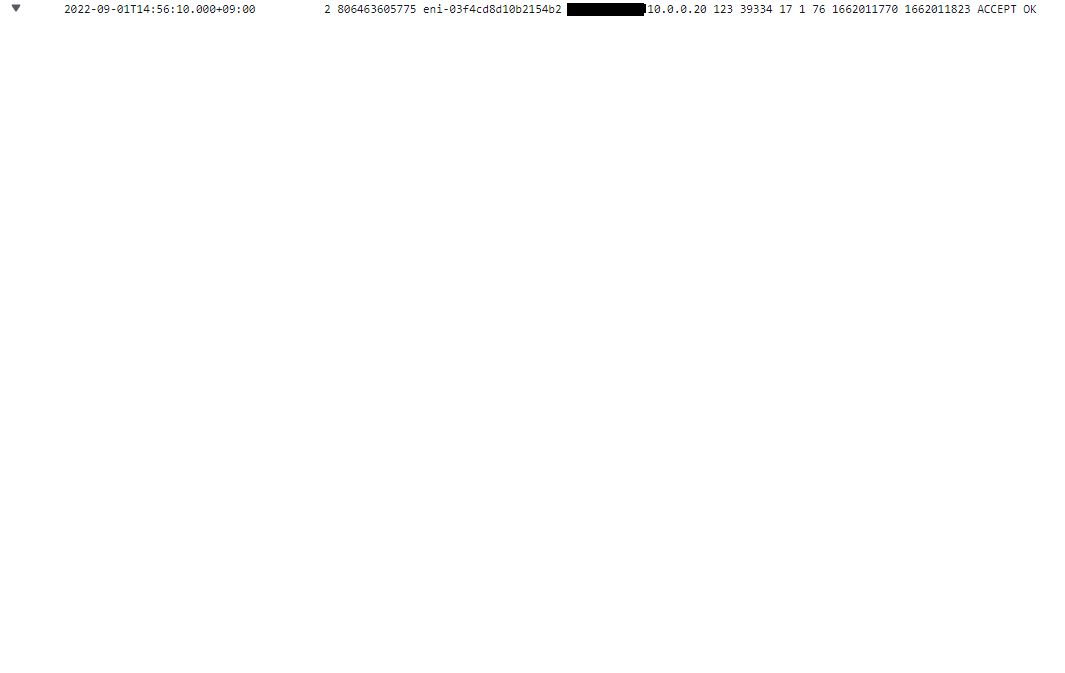

로그 확인 결과 ACCPET 로 접속을 한 로그가 남았음
